อะไรคือความแตกต่างระหว่างการเชื่อมต่อแบบอนุกรมและแบบขนานของ LED กับแหล่งจ่ายไฟ LED?

เมื่อพูดถึงการส่องสว่างในพื้นที่ด้วยไฟ LED สิ่งสำคัญที่สุดประการหนึ่งที่ต้องทำความเข้าใจก็คือวิธีที่ LED เชื่อมต่อกับแหล่งจ่ายไฟ LED มีสองวิธีหลักในการเชื่อมต่อ LED: แบบอนุกรมและแบบขนาน แต่ละวิธีมีลักษณะเฉพาะ ข้อดี และข้อเสียของตัวเอง ในฐานะผู้ให้บริการแหล่งจ่ายไฟ LED ที่มีประสบการณ์ ฉันได้เห็นโดยตรงแล้วว่าตัวเลือกนี้สามารถส่งผลต่อประสิทธิภาพ ประสิทธิภาพ และอายุการใช้งานของระบบไฟ LED ที่มีอายุยืนยาวได้อย่างไร ในบล็อกนี้ ฉันจะเจาะลึกถึงความแตกต่างระหว่างการเชื่อมต่อแบบอนุกรมและแบบขนานของ LED กับแหล่งจ่ายไฟ LED เพื่อช่วยให้คุณตัดสินใจได้ดีที่สุดสำหรับความต้องการระบบแสงสว่างของคุณ

การทำความเข้าใจพื้นฐาน: การเชื่อมต่อแบบอนุกรม

ในการเชื่อมต่อแบบอนุกรมของ LED ขั้วบวกของ LED หนึ่งตัวจะเชื่อมต่อกับขั้วลบของ LED ถัดไป ทำให้เกิดเส้นทางเดียวสำหรับให้กระแสไฟฟ้าไหลผ่าน LED ทั้งหมดในแถวเดียวกัน ด้วยวิธีนี้ กระแสไฟฟ้าเดียวกันจะไหลผ่าน LED แต่ละตัวในซีรีย์ หากคุณใช้แหล่งจ่ายไฟ LED ในระบบที่เชื่อมต่อแบบอนุกรม คุณต้องตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสามารถจ่ายแรงดันไฟฟ้าที่เหมาะสมสำหรับแรงดันไฟฟ้าไปข้างหน้ารวมของ LED ทั้งหมดในซีรีส์

ตัวอย่างเช่น หากคุณมี LED แต่ละดวงที่มีแรงดันไฟฟ้าไปข้างหน้า 3 โวลต์ และคุณเชื่อมต่อ 5 ไฟในนั้นแบบอนุกรม แรงดันไฟฟ้าไปข้างหน้าทั้งหมดที่ต้องการสำหรับทั้งอนุกรมจะเป็น 3V x 5 = 15 โวลต์ จากนั้นคุณจะต้องมีแหล่งจ่ายไฟ LED ที่สามารถจ่ายไฟได้ 15 โวลต์เพื่อให้แน่ใจว่า LED ทำงานได้อย่างถูกต้อง

ข้อดีหลักประการหนึ่งของการเชื่อมต่อแบบอนุกรมคือทำให้การเดินสายง่ายขึ้น ด้วยเส้นทางเดียวสำหรับกระแสไฟฟ้า วงจรจะมีความซับซ้อนน้อยลง ซึ่งสามารถลดโอกาสที่จะเกิดข้อผิดพลาดในการเดินสายไฟได้ นอกจากนี้ ไฟ LED ที่เชื่อมต่อแบบอนุกรมยังมีประโยชน์เมื่อคุณต้องการควบคุมความสว่างของ LED หลายดวงพร้อมกัน เนื่องจากกระแสไฟที่ไหลผ่านทุกดวงจะเท่ากัน

อย่างไรก็ตาม การเชื่อมต่อแบบอนุกรมก็มีข้อเสียเช่นกัน หากไฟ LED หนึ่งดวงในซีรีส์ล้มเหลว (เช่น เปิดหรือไหม้) วงจรทั้งหมดจะเสียหาย และไฟ LED อื่นๆ ทั้งหมดในซีรีส์จะหยุดทำงาน นอกจากนี้ LED ที่เชื่อมต่อแบบอนุกรมยังไวต่อการเปลี่ยนแปลงของแรงดันไฟฟ้าของแหล่งจ่ายไฟมากกว่า การเปลี่ยนแปลงเล็กน้อยในแรงดันไฟฟ้าของแหล่งจ่ายอาจส่งผลกระทบอย่างมีนัยสำคัญต่อกระแสที่ไหลผ่าน LED ซึ่งอาจนำไปสู่การส่องสว่างมากเกินไปหรือน้อยเกินไป และอาจส่งผลให้อายุการใช้งานของ LED สั้นลง

การเชื่อมต่อแบบขนาน: วิธีการทำงาน

ในการเชื่อมต่อแบบขนาน ขั้วบวกทั้งหมดของ LED จะเชื่อมต่อเข้าด้วยกัน และขั้วลบทั้งหมดจะเชื่อมต่อเข้าด้วยกัน สิ่งนี้จะสร้างเส้นทางกระแสไฟฟ้าหลายเส้นทาง โดย LED แต่ละตัวจะมีเส้นทางแยกกลับไปยังแหล่งจ่ายไฟของตัวเอง เมื่อใช้แหล่งจ่ายไฟ LED ในระบบที่เชื่อมต่อแบบขนาน แหล่งจ่ายไฟจะต้องจ่ายแรงดันไฟฟ้าที่เหมาะสมสำหรับ LED เดี่ยวเท่านั้น แต่จะต้องสามารถจ่ายกระแสไฟได้เพียงพอที่จะจ่ายไฟให้กับ LED ทั้งหมดที่รวมกัน

สมมติว่าคุณมีไฟ LED ขนาด 3 โวลต์เหมือนกับในตัวอย่างก่อนหน้านี้ หากคุณเชื่อมต่อ 5 อันแบบขนาน แหล่งจ่ายไฟจะต้องจ่ายไฟเพียง 3 โวลต์ แต่จะต้องสามารถจ่ายกระแสไฟได้ 5 เท่าของกระแสไฟ LED เดียว

การเชื่อมต่อแบบขนานมีข้อดีหลายประการ ขั้นแรก หากไฟ LED ดวงหนึ่งเสียในวงจรขนาน ไฟ LED ดวงอื่นๆ จะยังคงทำงานตามปกติ เนื่องจากแต่ละดวงมีเส้นทางกระแสไฟที่เป็นอิสระของตัวเอง ทำให้ไฟ LED ที่เชื่อมต่อแบบขนานมีความน่าเชื่อถือมากขึ้นในการใช้งานที่การส่องสว่างอย่างต่อเนื่องเป็นสิ่งสำคัญ ประการที่สอง การเชื่อมต่อแบบขนานจะช่วยชดเชยความแปรผันของแรงดันไฟฟ้าในแหล่งจ่ายไฟได้มากขึ้น เนื่องจาก LED แต่ละตัวมีเส้นทางของตัวเอง การเปลี่ยนแปลงเล็กน้อยในแรงดันไฟฟ้าจะไม่ส่งผลกระทบกับประสิทธิภาพโดยรวมของ LED มากนัก

ข้อเสียคือ การเชื่อมต่อแบบขนานต้องใช้สายไฟที่ซับซ้อนกว่าเมื่อเปรียบเทียบกับการเชื่อมต่อแบบอนุกรม เนื่องจากมีเส้นทางหลายเส้นทาง จึงมีความเสี่ยงสูงที่จะเกิดข้อผิดพลาดในการเดินสายไฟ ซึ่งอาจนำไปสู่การลัดวงจรหรือไฟส่องสว่างไม่สม่ำเสมอ นอกจากนี้ LED ที่เชื่อมต่อแบบขนานอาจต้องการส่วนประกอบเพิ่มเติม เช่น ตัวต้านทานหรืออุปกรณ์จำกัดกระแส เพื่อให้แน่ใจว่า LED แต่ละตัวได้รับปริมาณกระแสที่ถูกต้อง ซึ่งจะเพิ่มต้นทุนและความซับซ้อนของระบบ

ผลกระทบต่อข้อกำหนดแหล่งจ่ายไฟ LED

ทางเลือกระหว่างการเชื่อมต่อแบบอนุกรมและแบบขนานมีผลกระทบโดยตรงต่อข้อกำหนดสำหรับแหล่งจ่ายไฟ LED ตามที่กล่าวไว้ข้างต้น สำหรับการเชื่อมต่อแบบอนุกรม แหล่งจ่ายไฟจำเป็นต้องมีแรงดันไฟฟ้าที่สูงกว่าและกระแสไฟฟ้าที่ค่อนข้างต่ำ ในทางตรงกันข้าม การเชื่อมต่อแบบขนานต้องการแรงดันไฟฟ้าจากแหล่งจ่ายไฟที่ต่ำกว่าแต่กระแสไฟฟ้าโดยรวมจะสูงกว่า

เมื่อเลือกแหล่งจ่ายไฟ LED สิ่งสำคัญคือต้องพิจารณาการใช้พลังงานทั้งหมดของ LED สามารถคำนวณการใช้พลังงานได้โดยการคูณแรงดันไฟฟ้าด้วยกระแส (P = VI) ตัวอย่างเช่น หากคุณมี LED 10 ดวง แต่ละดวงกินไฟ 0.1 วัตต์ที่ 3 โวลต์และ 0.033 แอมป์ ในการเชื่อมต่อแบบอนุกรม คุณจะต้องมีแหล่งจ่ายไฟที่สามารถจ่ายไฟได้ 30 โวลต์ (สมมติว่าทั้ง 10 ดวงอยู่ในอนุกรม) และ 0.033 แอมป์ ในการเชื่อมต่อแบบขนาน คุณจะต้องมีแหล่งจ่ายไฟที่สามารถจ่ายไฟได้ 3 โวลต์และ 0.33 แอมป์ (กระแสไฟ 10 เท่าสำหรับ LED เดี่ยว)

นอกจากนี้ประสิทธิภาพของแหล่งจ่ายไฟยังมีบทบาทสำคัญอีกด้วย แหล่งจ่ายไฟที่ได้รับการออกแบบมาอย่างดีควรจะสามารถแปลงพลังงานอินพุตเป็นกำลังไฟฟ้าเอาท์พุตได้โดยมีการสูญเสียน้อยที่สุด ระบบที่เชื่อมต่อแบบอนุกรมอาจต้องใช้แหล่งจ่ายไฟที่มีแรงดันไฟฟ้าสูงกว่า ซึ่งอาจมีประสิทธิภาพต่ำกว่าหากไม่ได้รับการออกแบบอย่างเหมาะสม ในทางกลับกัน ระบบที่เชื่อมต่อแบบขนานนั้นต้องการแหล่งจ่ายไฟที่สามารถรองรับกระแสสูงได้ ซึ่งจำเป็นต้องมีประสิทธิภาพเพื่อหลีกเลี่ยงความร้อนสูงเกินไปและการสูญเสียพลังงาน

การประยุกต์และข้อควรพิจารณาในทางปฏิบัติ

ทางเลือกระหว่างการเชื่อมต่อแบบอนุกรมและแบบขนานขึ้นอยู่กับการใช้งานเฉพาะของไฟ LED สำหรับการใช้งานระบบแสงสว่างภายในอาคารที่ความน่าเชื่อถือไม่สำคัญและต้องการการเดินสายที่คุ้มค่า การเชื่อมต่อแบบอนุกรมอาจเหมาะสม ตัวอย่างเช่น ในการติดตั้งไฟแถบ LED แบบง่ายๆ ในห้อง ระบบที่เชื่อมต่อแบบอนุกรมสามารถให้แสงสว่างที่สม่ำเสมอโดยมีความซับซ้อนในการเดินสายไฟน้อยลง

ในการใช้งานกลางแจ้งที่ความน่าเชื่อถือมีความสำคัญสูงสุด เช่น ไฟถนนหรือไฟแนวนอน มักนิยมใช้การเชื่อมต่อแบบขนาน หากไฟ LED หนึ่งดวงไม่ทำงานในระบบไฟส่องสว่างกลางแจ้ง คุณคงไม่ต้องการให้ทั้งส่วนมืดลง ไฟ LED ที่เชื่อมต่อแบบขนานช่วยให้แน่ใจว่าไฟส่องสว่างยังคงใช้งานได้ แม้ว่าไฟ LED แต่ละตัวจะดับลงก็ตาม

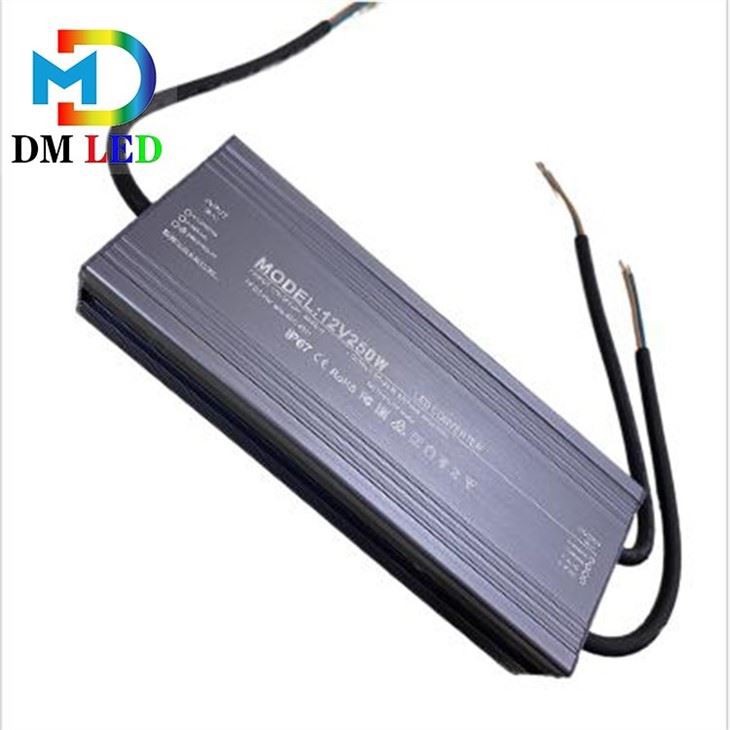

เมื่อพิจารณาการใช้งานกลางแจ้ง เราต้องคำนึงถึงปัจจัยด้านสิ่งแวดล้อมด้วย ตัวอย่างเช่น แหล่งจ่ายไฟ LED แบบกันน้ำและกันฝนถือเป็นสิ่งสำคัญ คุณสามารถตรวจสอบของเราหม้อแปลงไฟ LED 12V กันน้ำ-หม้อแปลงไฟ LED กันฝน, และแหล่งจ่ายไฟ LED กันฝนเพื่อให้แน่ใจว่าระบบไฟ LED ของคุณสามารถทนต่อสภาพอากาศที่รุนแรงได้

บทสรุป

การทำความเข้าใจความแตกต่างระหว่างการเชื่อมต่อแบบอนุกรมและแบบขนานของ LED กับแหล่งจ่ายไฟ LED เป็นสิ่งสำคัญสำหรับการออกแบบระบบไฟส่องสว่าง LED ที่มีประสิทธิภาพและเชื่อถือได้ การเชื่อมต่อแบบอนุกรมให้ความเรียบง่ายและการควบคุมความสว่างที่สม่ำเสมอ แต่มีความเสี่ยงที่จะเกิดข้อผิดพลาดจุดเดียว การเชื่อมต่อแบบขนานให้ความน่าเชื่อถือที่สูงกว่า แต่ต้องใช้สายไฟที่ซับซ้อนกว่า และอาจต้องมีส่วนประกอบเพิ่มเติม

ในฐานะผู้ให้บริการแหล่งจ่ายไฟ LED ฉันพร้อมช่วยเหลือคุณในการเลือกแหล่งจ่ายไฟและวิธีการเชื่อมต่อที่เหมาะกับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะทำงานในโครงการขนาดเล็กในอาคารหรือติดตั้งระบบไฟส่องสว่างกลางแจ้งขนาดใหญ่ ฉันสามารถให้คำแนะนำจากผู้เชี่ยวชาญและผลิตภัณฑ์คุณภาพสูงได้ หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับแหล่งจ่ายไฟ LED ของเรา หรือต้องการความช่วยเหลือเกี่ยวกับโครงการไฟ LED ของคุณ อย่าลังเลที่จะติดต่อฉันเพื่อหารือเรื่องการจัดซื้อ เราสามารถทำงานร่วมกันเพื่อให้แน่ใจว่าระบบไฟส่องสว่างของคุณตรงตามความต้องการทั้งหมดของคุณในแง่ของประสิทธิภาพ ประสิทธิภาพ และความทนทาน
